PX4 and ROS Programming Day 1

수업

• 목표: 드론 제어 소프트웨어에 대해 이해할 수 있고, 프로그래밍 환경을 구축할 수 있다.
• 교재: https://learn.dronemap.io/
• 코치: 박동희 dongheepark@gmail.com

드론 제어 소프트웨어 소개 및 설치

1. 워크숍 소개, 참가자 소개
2. PX4 소개, ROS 소개
3. Linux 사용하기

PX4 소개

• https://px4.io/
  • Pixhawk
  • PX4 Firmware
  • Mavlink
  • QGroundControl
• https://learn.dronemap.io/px4-workbook/px4-intro.html
  • 소프트웨어 아키텍처
  • 시뮬레이터 포트 구성

PX4 미들웨어 및 앱 구조 소개

• 디렉토리 구조 소개
• uORB
• PX4 shell 사용하기
• hello-skyworld

Linux 사용하기

• Ubuntu 18.04 설치
• 주요 명령어 소개(파일 조작, 프로그램설치, 쉘스크립트, git)

ls: 파일 또는 디렉토리의 목록을 출력

ls
ls -al

cd: 디렉토리 이동

cd ~
cd ~/Downloads

pwd: 현재 디렉토리 출력

pwd

mkdir: 디렉토리 생성

mkdir tmp

rm: 파일 또는 디렉토리 지우기

rm -rf tmp

cat: 파일 입력 또는 출력

cat ~/.bashrc
cat > ~/.hello.c

cp: 파일 또는 디렉토리 복사

cp hello.c world.c

chmod: 파일의 퍼미션 지정

chmod +x hello

wget: url에서 파일 다운로드

wget https://google.com

source: 현재 쉘에서 파일을 읽고 실행

source ~/.bashrc

PX4 개발환경 구성 (+ROS)

https://dev.px4.io/master/en/setup/dev_env_linux_ubuntu.html

cd ~
wget https://raw.githubusercontent.com/PX4/Devguide/master/build_scripts/ubuntu_sim_ros_melodic.sh
chmod +x ubuntu_sim_ros_melodic.sh
./ubuntu_sim_ros_melodic.sh

PX4 Firmware Build

• https://dev.px4.io
• Gazebo 사용하기
• Qgroundcontrol

PX4 v.10.1 다운로드

cd ~
git clone https://github.com/PX4/Firmware.git --recursive
cd ~/Firmware
bash ./Tools/setup/ubuntu.sh
git checkout v1.10.1
git submodule update --init --recursive

Gazebo 실행

cd ~/Firmware
make px4_sitl gazebo

QGroundControl 사용

다운로드: https://docs.qgroundcontrol.com/en/getting_started/download_and_install.html

QGroundControl 다운로드 및 실행

sudo usermod -a -G dialout $USER
sudo apt-get remove modemmanager -y
sudo apt install gstreamer1.0-plugins-bad gstreamer1.0-libav gstreamer1.0-gl -y

cd ~/Downloads
chmod +x ./QGroundControl.AppImage
./QGroundControl.AppImage

ROS 프로그래밍

ROS

• Robot Operating System: 로봇 빌드에 사용되는 라이브러리 어플리케이션 모음 http://www.ros.org/
• 목표: 로봇을 만들때 기존의 재활용 하고 공유하자.
• History:
  • 2000s: Standford Artificial intelligence
  • 2007: Willow Garage
  • 2013: Open Source Robotics Foundation
• 사용 분야: Drone, Kinematic ARMS(로봇암), Wheeled(바퀴), Bi-pedal(이족)

ROS Nodes and Topics

digraph {
  rankdir=LR
  graph [fontname="MS Gothic"];
  node [shape=rect, color="#40e0d0"]
  edge [fontname="MS Gothic"];
  label = "Robot Communication Sequence";
  "Perception" -> "Dicesion Making";
  "Dicesion Making" -> "Actuation";
}

Perception: Sense

• Sensor Fusion
• Filtering
• Localization

Dicesion Making: Decide

• Path Planning
• Prediction
• Behavior Planning

Actuation: Act

• PID Control
• Model Predictive Control

ROS Master Process

노드 관리

digraph {
  graph [fontname="MS Gothic"];
  node [shape=box, color="#40e0d0"]
  edge [fontname="MS Gothic"];
  label = "ROS Master Process";

  subgraph cluster_perception {
    node [shape=rect, style="rounded"]
    label = "Perception";
    Camera;
    "Wheel Encoder";
    "Positon Estimator";
  }

  subgraph cluster_dicesion_making {
    node [shape=rect, style="rounded"]
    label = "Dicesion Making";
    "Behavior Execution";
  }

  subgraph cluster_actuation {
    node [shape=rect, style="rounded"]
    label = "Actuation";
    "Motor Control";
  }
}

Topics

노드간 통신 인터페이스. 구독 발행의 이름

digraph {
  rankdir=LR
  node [color="#40e0d0"]
  edge [fontname="MS Gothic"];
  node1 [label= ""]
  node2 [label= ""]

  node1 -> node2 [label="/topic_name"];
}

Publish and Subscribe

발행과 구독. 신문/잡지 발행 구독에 비유

digraph {
  rankdir=LR
  node [color="#40e0d0"]
  edge [fontname="MS Gothic"];
  label = "      PUBLISH           SUBSCRIBER";
  node1 [label= ""]
  node2 [label= ""]

  node1 -> node2
  node2 -> node1
}

실제 예제

digraph {
  node [color="#40e0d0"]
  edge [fontname="MS Gothic"];

  "Wheel Encoder" -> "Positon Estimator" [label="/wheel_encoder\lrotation"]
  "Behavior Executor" -> "Motor Controller" [label="/motor_controller\lvelocity_cmd"]
  "Camera" -> "Behavior Executor" [label="/camera_images\limage"]
  "Positon Estimator" -> "Behavior Executor" [label="/position_estimate\lpose"]
}

ROS Message Passing

메시지: 노드간 통신할때 이동하는 실제 데이터

• 메시지는 텍스트로 구성. 메시지를 이해하기 쉽다.

미리 정의된 메시지 타입 :

• http://wiki.ros.org/common_msgs
• https://github.com/ros/common_msgs

ROS Services

• Request-Response, 1:1 통신
• PubSub이 필요 없는 경우 사용, 요청 할때만 데이터가 제공. 네트워크 부하가 적다.

예시: 카메라 이미지 얻기

digraph {
  rankdir=LR;
  node [color="#40e0d0"];
  edge [fontname="MS Gothic"];
  label = "Publicate and Subscribe";

  "Camera" -> "Behavior Executor" [label="/camera_images\limage"]
}

digraph {
  rankdir=LR;
  node [color="#40e0d0"];
  edge [fontname="MS Gothic", style=dotted];
  label = "Request-Response";


  "Behavior Executor" -> "Camera" [label="/capture_image\lrequest: exposure time"]
  "Camera" -> "Behavior Executor" [label="\nresponse: image"]
}

ROS Turtlesim

Turtle

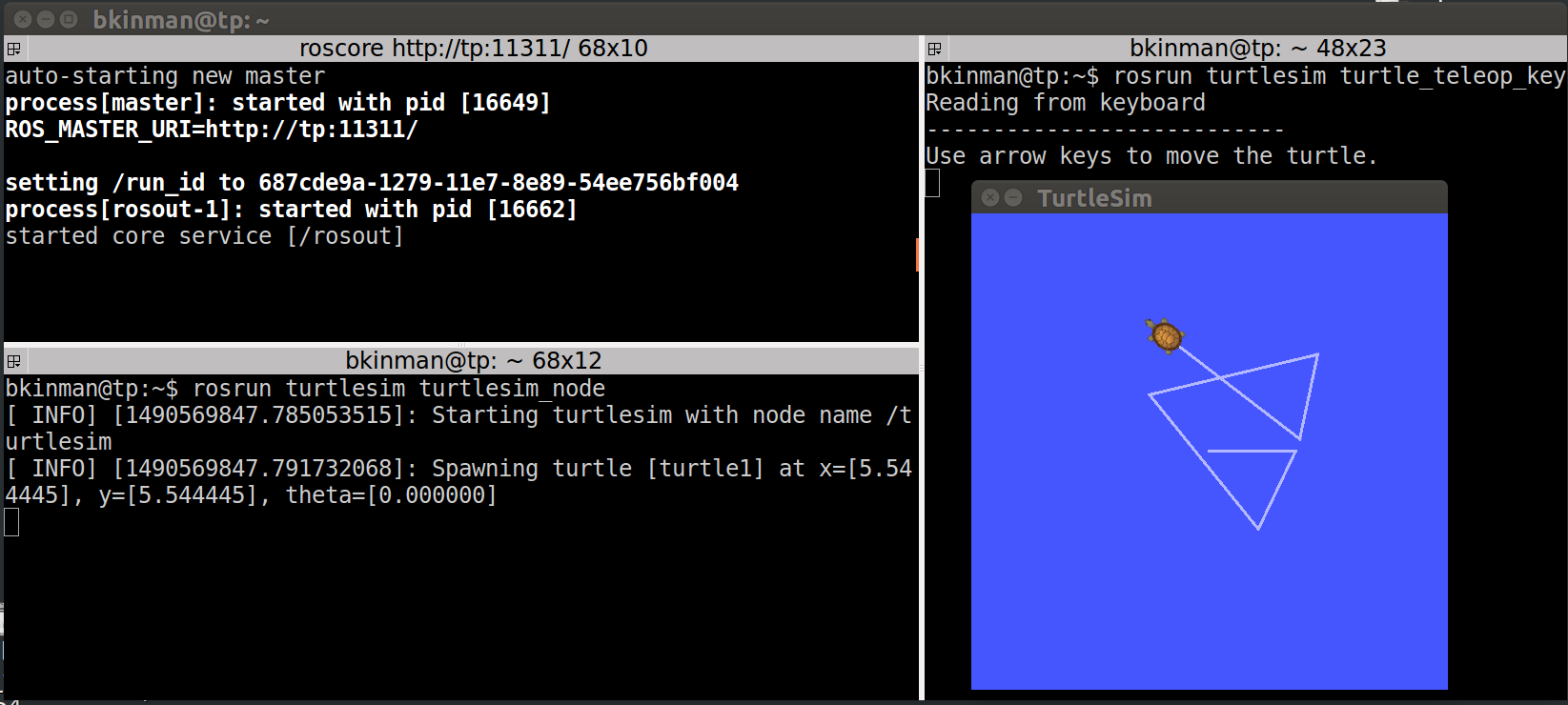

Turtlesim 실행하기

1. 환경 변수 설정

source /opt/ros/melodic/setup.bash

1. roscore 실행
   • roscore: Master + rosout + parameter server
     • Master: 네임 서비스
     • rosout: stdout/stderr 로깅
     • parameter server: 파라미터 저장 서버

roscore

1. turtlesim 패키지의 turtlesim_node 실행

rosrun turtlesim turtlesim_node

1. turtlesim 패키지의 turtle_teleop_key 실행

rosrun turtlesim turtle_teleop_key

Turtlesim 노드 목록

rosnode list

/rosout : ROS 메시지 로깅.

Turtlesim 토픽 목록

rostopic list

Turtlesim 토픽 정보

rostopic info /turtle1/cmd_vel

Turtlesim 메시지 정보

$ rosmsg info geometry_msgs/Twist
geometry_msgs/Vector3 linear
  float64 x
  float64 y
  float64 z
geometry_msgs/Vector3 angular
  float64 x
  float64 y
  float64 z

or

rosed geometry_msgs Twist.msg

Turtlesim Echo a Topic

디버깅시 편리

rostopic echo /turtle1/cmd_vel

rqt_graph

rqt_graph

MavROS

http://wiki.ros.org/mavros mavlink ros wrapper

MavROS 설치 및 실행 (이미 자동설치됨, 안해도됨)

## Create catkin workspace (ROS build system)
mkdir -p ~/catkin_ws/src
cd ~/catkin_ws

## Install dependencies
sudo apt-get install python-wstool python-rosinstall-generator python-catkin-tools -y

## Initialise wstool
wstool init ~/catkin_ws/src

## Build MAVROS
### Get source (upstream - released)
rosinstall_generator --upstream mavros --rosdistro kinetic | tee /tmp/mavros.rosinstall
### Get latest released mavlink package
rosinstall_generator mavlink --rosdistro kinetic | tee -a /tmp/mavros.rosinstall
### Setup workspace & install deps
wstool merge -t src /tmp/mavros.rosinstall
wstool update -t src
rosdep install --from-paths src --ignore-src --rosdistro kinetic -y

### Install GeographicLib datasets
./src/mavros/mavros/scripts/install_geographiclib_datasets.sh

### Build source
catkin build

### source setup.bash
source devel/setup.bash

환경변수 설정: workspace

cd ~/catkin_ws
source devel/setup.bash

mavros_node 실행

rosrun mavros mavros_node _fcu_url:="udp://:14540@127.0.0.1:14557" _gcs_url:="udp://@127.0.0.1"

mavros_node 실행 (roslaunch 사용하는 방법)

# px4.launch 이용하여 mavros node 실행. fcu ip주소는 127.0.0.1 ip주소를 바꾸면 다른 컴퓨터의 fcu도 연결 가능.
cd ~/catkin_ws
roslaunch mavros px4.launch fcu_url:="udp://:14540@127.0.0.1:14557" _gcs_url:"udp://@127.0.0.1"

Gazebo 실행

시뮬레이터의 홈 위치(위도 경도 해발고도) 지정

export PX4_HOME_LAT=35.9012382
export PX4_HOME_LON=128.854495337
export PX4_HOME_ALT=71

cd ~/Firmware
make px4_sitl gazebo

ROS 노드 관리

ROS 노드 실행 및 관리

ROS Core 노드 실행

roscore

MAVROS 노드 실행

rosrun mavros mavros_node _fcu_url:="udp://:14540@127.0.0.1:14557" _gcs_url:="udp://@127.0.0.1"

토픽 목록

rostopic list

토픽 내용 보기

메시지 타입 보기

rostopic info /mavros/state

타입 내부 보기

rostopic type /mavros/state | rosmsg show

메시지 내용

rostopic echo /mavros/state

토픽 publish 주기 보기

rostopic hz /mavros/state

실행 노드 확인

rqt_graph

ROS 노드 명령 실행하기. (MAVROS 위주)

http://wiki.ros.org/ROS/Tutorials/UnderstandingTopics

Subscribe

rostopic echo [topic]

STATE

rostopic echo /mavros/state

LOCAL_POSITION 확인

rostopic echo /mavros/local_position/pose

Services

서비스 목록

rosservice list

서비스 실행(call) 하기

rosservice call [topic] [msg_type] [args]

SET_MODE

# https://github.com/mavlink/mavros/blob/master/mavros_msgs/srv/SetMode.srv
# http://wiki.ros.org/mavros/CustomModes
# Manual Mode
rosservice call /mavros/set_mode "base_mode: 64
custom_mode: ''"

rosservice call /mavros/set_mode "base_mode: 0
custom_mode: 'MANUAL'"

rosservice call /mavros/set_mode "base_mode: 0
custom_mode: 'POSCTL'"

rosservice call /mavros/set_mode "base_mode: 0
custom_mode: 'OFFBOARD'"

rosservice call /mavros/set_mode "base_mode: 0
custom_mode: 'AUTO.LAND'"

ARMING

rosservice call /mavros/cmd/arming "value: true"

TAKEOFF

rosservice call /mavros/cmd/takeoff "{min_pitch: 0.0, yaw: 0.0, latitude: 47.3977508, longitude: 8.5456074, altitude: 2.5}"

Land

rosservice call /mavros/cmd/land "{min_pitch: 0.0, yaw: 0.0, latitude: 47.3977508, longitude: 8.5456074, altitude: 0.0}"

Publish

rostopic pub [topic] [msg_type] [args]

SETPOINT_POSITION

OFFBOARD 모드에서 동작

rostopic pub -r 10 /mavros/setpoint_position/local geometry_msgs/PoseStamped "header:
  auto
pose:
  position:
    x: 5.0
    y: 0.0
    z: 1.0
  orientation:
    x: 0.0
    y: 0.0
    z: 0.0
    w: 0.0"

SETPOINT_VELOCITY

OFFBOARD 모드에서 동작

rostopic pub -r 10 /mavros/setpoint_velocity/cmd_vel geometry_msgs/TwistStamped "{header: auto, twist: {linear: {x: 10.0, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 0.0}}}"

실습

준비: 순서대로 실행

• Gazebo 실행: cd ~/Firmware; make px4_sitl gazebo
• PC의 MAVROS를 PC(127.0.0.1)의 Gazebo와 연결 ~rosrun mavros mavros_node _fcu_url:=”udp://:14540@127.0.0.1:14557” _gcs_url:=”udp://@127.0.0.1”~
  또는 Raspberry PI의 MAVROS를 PC(192.168.88.53)의 Gazebo와 연결. Raspberry PI에서 다음 명령을 실행 ~roslaunch mavros px4.launch fcu_url:=”udp://:14540@192.168.88.53:14557” gcs_url:=”udp://@192.168.88.53”~
• QGroundControl 실행: PX4 Parameter COM_OF_LOSS_T 파라미터 15초로 바꾸기. Failsafe timeout을 15초로 바꾸어야 커맨드라인에서 드론을 조정하기 편하다.

해보기: 커맨드 라인에서 다음 명령을 수행하여, QGroundControl에 아래와 같은 자취를 남겨보자.

• 1. ARM
• 2. TAKEOFF 하고. (옵션)
• 3. 현재 위치를 지정한다. /mavros/setpoint_position 이용하여, (0,0,0) 위치를 10hz로 지정
• 3-1. MODE 변환. OFFBOARD
• 4. 20m 간격으로 정사각형을 따라 움직인다. /mavros/setpoint_position 이용
• 5. HOME 자리에 오면 LAND 한다.
• 6. DISARM

더해보기: 드론의 머리방향이 진행 방향을 향하도록 하자.

• Body 3-2-1 순서 오일러->쿼터니언 변환

\begin{align} \begin{bmatrix} x
y \ z \ w \ \end{bmatrix} & = \begin{bmatrix} cos (φ /2) cos (θ /2) cos (ψ /2) + sin (φ /2) sin (θ /2) sin (ψ /2) \ sin (φ /2) cos (θ /2) cos (ψ /2) - cos (φ /2) sin (θ /2) sin (ψ /2) \ cos (φ /2) sin (θ /2) cos (ψ /2) + sin (φ /2) cos (θ /2) sin (ψ /2) \ cos (φ /2) cos (θ /2) sin (ψ /2) - sin (φ /2) sin (θ /2) cos (ψ /2) \ \end{bmatrix} \ \end{align}

변환 코드(python): https://gist.github.com/donghee/e3b4fa8ec789cec0e287bf3b91ddb79e

유용한 mavros 명령(노드) 모음

mavros 패키지의 mavsafety 노드: arm, disarm, safetyarea

rosrun mavros mavsafety arm

mavcmd 노드:

예시: takeoff from current position (10도 각도 피치, 90도 방향 보고, 5m 위로 takeoff)

rosrun mavros mavcmd takeoffcur 10 90 5

예시: home 지정(RTL 위치, 위도 35.9012382 경도 128.85449537 해발고도 71m) google earth: https://earth.google.com/web/search/35.9012382+128.85449537

rosrun mavros mavcmd sethome 35.9012382 128.854495337 71

mavsetp 노드: setpoint 한번 보내기 (setpoint 테스트용, position, velocity, acceleration 가능)

예시: x=1m, y=1m, z=1m, yaw=90도 setpoint 보내기

rosrun mavros mavsetp local -p 1 1 2 90

mavsys 노드: change mode

rosrun mavros mavsys mode -c OFFBOARD

mavparam 노드: parameter set, get, load, dump

예시: 파라미터 덤프

rosrun mavros mavparam dump /tmp/params

mavftp 노드: px4의 파일 시스템 접근

예시: 로그 다운로드

rosrun mavros mavftp download log/2020-08-03/14_37_15.ul

토픽 레코드: rosbag

리뷰할때 유용

토픽 저장하기

rostopic list -v
mkdir ~/bagfiles
cd ~/bagfiles
rosbag record -O iris_default_1 /mavros/local_position/pose
rosbag info iris_default_1.bag
rqt_bag

참고

• https://github.com/mavlink/mavros/tree/master/mavros

ROS 노드 만들기

새로운 노드 만들기

패키지 만들기

source ~/catkin_ws/devel/setup.bash
cd ~/catkin_ws/src
catkin_create_pkg drone_control mavros sensor_msgs roscpp rospy

노드 코드 작성

~~/catkin_ws/src/drone_control/src/drone_state.cpp~

#include "ros/ros.h"
#include "sensor_msgs/Imu.h"

void imuDataCallback(const sensor_msgs::Imu::ConstPtr& msg){
  ROS_INFO("\nlinear acceleration\
      \nx: [%f]\ny:[%f]\nz:[%f]", msg->linear_acceleration.x,
      msg->linear_acceleration.y, msg->linear_acceleration.z);
}

int main(int argc, char **argv){
  ros::init(argc, argv, "drone_state");
  ros::NodeHandle nh;
  ros::Subscriber sub = nh.subscribe("/mavros/imu/data", 1000, imuDataCallback);
  ros::spin();
  return 0;
}

빌드 스크립트 추가

~~/catkin_ws/src/drone_control/CMakeLists.txt~ 파일 끝에 다음 3줄 추가

include_directories(include ${catkin_INCLUDE_DIRS})
add_executable(drone_state src/drone_state.cpp)
target_link_libraries(drone_state ${catkin_LIBRARIES})

환경 변수 다시 로드!

source ~/catkin_ws/devel/setup.bash

패키지 빌드

cd ~/catkin_ws
catkin build

패키지 노드 실행

drone_control 패키지의 drone_state 노드 실행

rosrun drone_control drone_state

해보기: /mavros/state 읽어서 1초마다 비행 mode 한번씩 출력

• /mavros/state 타입 체크하여 헤더 include

#include "ros/ros.h"
#include "mavros_msgs/State.h"

void droneStateCallback(const mavros_msgs::State::ConstPtr& msg){
  ROS_INFO("\nDrone mode: %s", msg->mode.c_str());
}

int main(int argc, char **argv){
  ros::init(argc, argv, "drone_state");
  ros::NodeHandle nh;
  ros::Subscriber sub = nh.subscribe("/mavros/state", 1000, droneStateCallback);
  ros::spin();
  return 0;
}

해보기 결과:

$ rosrun drone_control drone_state
[ INFO] [1539297808.077868114]:
Drone mode: OFFBOARD
[ INFO] [1539297808.525173697]:
Drone mode: OFFBOARD
[ INFO] [1539297809.565387356]:
Drone mode: OFFBOARD

rqt_graph

새로운 노드 만들기: 드론 이륙 착륙

digraph {
  rankdir=LR
  graph [fontname="NanumSquare"];
  node [shape=rect, color="#40e0d0"]
  edge [style=dashed, fontname="NanumSquare"];
  node1 [label= "/takeoff_and_land"]
  node2 [label= "/mavros"]

  node1 -> node2 [label="1. /mavros/cmd/arming"];
  node1 -> node2 [label="2. /mavros/cmd/takeoff"];
  node1 -> node2 [label="3. /mavros/cmd/land"];
}

drone_control 패키지에 takeoff_and_land 노드를 만들어 보자.

2.5m 이륙후 10초 있다가 착륙

~~/catkin_ws/src/drone_control/src/takeoff_and_land.cpp~

#include <cstdlib>

#include <ros/ros.h>
#include <mavros_msgs/CommandBool.h>
#include <mavros_msgs/CommandTOL.h>
#include <mavros_msgs/SetMode.h>

#include <geometry_msgs/PoseStamped.h>

int main(int argc, char **argv)
{

    int rate = 20;

    ros::init(argc, argv, "takeoff_and_land");
    ros::NodeHandle n;

    ros::Rate r(rate);

    ///////////////////ARM//////////////////////
    ros::ServiceClient arming_client = n.serviceClient<mavros_msgs::CommandBool>("/mavros/cmd/arming");
    mavros_msgs::CommandBool arm_cmd;
    arm_cmd.request.value = true;

    if (arming_client.call(arm_cmd) && arm_cmd.response.success)
    {
        ROS_INFO("Vehicle armed");
    } else {
        ROS_ERROR("Failed arming or disarming");
    }

    /////////////////TAKEOFF////////////////////
    ros::ServiceClient takeoff_client = n.serviceClient<mavros_msgs::CommandTOL>("/mavros/cmd/takeoff");
    mavros_msgs::CommandTOL takeoff_cmd;
    takeoff_cmd.request.altitude = 10;
    takeoff_cmd.request.latitude = 47.3977508;
    takeoff_cmd.request.longitude = 8.5456074;
    takeoff_cmd.request.min_pitch = 0;
    takeoff_cmd.request.yaw = 0;
    if(takeoff_client.call(takeoff_cmd) && takeoff_cmd.response.success){
        ROS_INFO("Okay Takeoff");
    }else{
        ROS_ERROR("Failed Takeoff");
    }

    /////////////////DO STUFF///////////////////
    sleep(10);


    ///////////////////LAND/////////////////////
    ros::ServiceClient land_client = n.serviceClient<mavros_msgs::CommandTOL>("/mavros/cmd/land");
    mavros_msgs::CommandTOL land_cmd;
    land_cmd.request.altitude = 0;
    land_cmd.request.latitude = 47.3977508;
    land_cmd.request.longitude = 8.5456074;
    land_cmd.request.min_pitch = 0;
    land_cmd.request.yaw = 0;
    if(land_client.call(land_cmd) && land_cmd.response.success){
        ROS_INFO("Okay Land");
    }else{
        ROS_ERROR("Failed Land");
    }

    while (n.ok())
    {
      ros::spinOnce();
      r.sleep();
    }

    return 0;

}

\~/catkin_ws/src/drone_control/CMakeLists.txt 파일 끝에 다음 2줄 추가

add_executable(takeoff_and_land src/takeoff_and_land.cpp)
target_link_libraries(takeoff_and_land ${catkin_LIBRARIES})

• 컴파일: cd ~/catkin_ws; source devel/setup.bash; catkin build
• 실행: rosrun drone_control takeoff_and_land

새로운 노드 만들기: offb_node

drone_control 패키지에 offb_node 노드를 만들어 보자.

2m 이륙.

/**
 * @file offb_node.cpp
 * @brief Offboard control example node, written with MAVROS version 0.19.x, PX4 Pro Flight
 * Stack and tested in Gazebo SITL
 */

#include <ros/ros.h>
#include <geometry_msgs/PoseStamped.h>
#include <mavros_msgs/CommandBool.h>
#include <mavros_msgs/SetMode.h>
#include <mavros_msgs/State.h>

mavros_msgs::State current_state;
void state_cb(const mavros_msgs::State::ConstPtr& msg){
    current_state = *msg;
}

int main(int argc, char **argv)
{
    ros::init(argc, argv, "offb_node");
    ros::NodeHandle nh;

    ros::Subscriber state_sub = nh.subscribe<mavros_msgs::State>
            ("mavros/state", 10, state_cb);
    ros::Publisher local_pos_pub = nh.advertise<geometry_msgs::PoseStamped>
            ("mavros/setpoint_position/local", 10);
    ros::ServiceClient arming_client = nh.serviceClient<mavros_msgs::CommandBool>
            ("mavros/cmd/arming");
    ros::ServiceClient set_mode_client = nh.serviceClient<mavros_msgs::SetMode>
            ("mavros/set_mode");

    //the setpoint publishing rate MUST be faster than 2Hz
    ros::Rate rate(20.0);

    // wait for FCU connection
    while(ros::ok() && !current_state.connected){
        ros::spinOnce();
        rate.sleep();
    }

    geometry_msgs::PoseStamped pose;
    pose.pose.position.x = 0;
    pose.pose.position.y = 0;
    pose.pose.position.z = 2;

    //send a few setpoints before starting
    for(int i = 100; ros::ok() && i > 0; --i){
        local_pos_pub.publish(pose);
        ros::spinOnce();
        rate.sleep();
    }

    mavros_msgs::SetMode offb_set_mode;
    offb_set_mode.request.custom_mode = "OFFBOARD";

    mavros_msgs::CommandBool arm_cmd;
    arm_cmd.request.value = true;

    ros::Time last_request = ros::Time::now();

    while(ros::ok()){
        if( current_state.mode != "OFFBOARD" &&
            (ros::Time::now() - last_request > ros::Duration(5.0))){
            if( set_mode_client.call(offb_set_mode) &&
                offb_set_mode.response.mode_sent){
                ROS_INFO("Offboard enabled");
            }
            last_request = ros::Time::now();
        } else {
            if( !current_state.armed &&
                (ros::Time::now() - last_request > ros::Duration(5.0))){
                if( arming_client.call(arm_cmd) &&
                    arm_cmd.response.success){
                    ROS_INFO("Vehicle armed");
                }
                last_request = ros::Time::now();
            }
        }

        local_pos_pub.publish(pose);

        ros::spinOnce();
        rate.sleep();
    }

    return 0;
}

• 실행: rosrun drone_control offb_node

launch 파일을 이용하여 노드 한번에 실행 (옵션)

roscore, gazebo, mavros, offb_node 노드를 한번에 실행하기 위해서 roslaunch를 이용해보자.

~~/catkin_ws/src/drone_control/launch/offb_node.launch~ 파일에 다음 내용 추가

<launch>
    <node name="offb_node" pkg="drone_control" type="offb_node"/>
    <include file="$(find px4)/launch/mavros_posix_sitl.launch">
      <arg name="vehicle" value="iris"/>
    </include>
</launch>

~~/.bashrc~ 파일의 끝에 다음 내용을 추가 환경 변수 추가

PX4_SRC_DIR=$HOME/Firmware
source $PX4_SRC_DIR/Tools/setup_gazebo.bash $PX4_SRC_DIR $PX4_SRC_DIR/build/px4_sitl_default > /dev/null
export ROS_PACKAGE_PATH=$ROS_PACKAGE_PATH:$PX4_SRC_DIR:$PX4_SRC_DIR/Tools/sitl_gazebo

source ~/.bashrc
catkin build

roslaunch drone_control offb_node.launch

새로운 노드 만들기: circle

출처: https://github.com/Jaeyoung-Lim/modudculab_ros/blob/master/src/pub_setpoints_traj.cpp

/**
 * @file circle.cpp
 * @brief offboard example node, written with mavros version 0.14.2, px4 flight
 * stack and tested in Gazebo SITL
 */

#include <ros/ros.h>
#include <geometry_msgs/PoseStamped.h>
#include <mavros_msgs/CommandBool.h>
#include <mavros_msgs/SetMode.h>
#include <mavros_msgs/State.h>
#include "math.h"

double r;
double theta;
double count=0.0;
double wn;

mavros_msgs::State current_state;
void state_cb(const mavros_msgs::State::ConstPtr& msg){
    current_state = *msg;
}

int main(int argc, char **argv)
{
    ros::init(argc, argv, "circle");
    ros::NodeHandle nh;

    ros::Subscriber state_sub = nh.subscribe<mavros_msgs::State>
            ("mavros/state", 10, state_cb);
    ros::Publisher local_pos_pub = nh.advertise<geometry_msgs::PoseStamped>
            ("mavros/setpoint_position/local", 10);
    ros::ServiceClient arming_client = nh.serviceClient<mavros_msgs::CommandBool>
            ("mavros/cmd/arming");
    ros::ServiceClient set_mode_client = nh.serviceClient<mavros_msgs::SetMode>
            ("mavros/set_mode");

    //the setpoint publishing rate MUST be faster than 2Hz
    ros::Rate rate(20.0);


    nh.param("pub_setpoints_traj/wn", wn, 1.0);
    nh.param("pub_setpoints_traj/r", r, 1.0);
    // wait for FCU connection
    while(ros::ok() && current_state.connected){
        ros::spinOnce();
        rate.sleep();
    }

    geometry_msgs::PoseStamped pose;
    pose.pose.position.x = 0;
    pose.pose.position.y = 0;
    pose.pose.position.z = 2;

    //send a few setpoints before starting
    for(int i = 100; ros::ok() && i > 0; --i){
        local_pos_pub.publish(pose);
        ros::spinOnce();
        rate.sleep();
    }

    mavros_msgs::SetMode offb_set_mode;
    offb_set_mode.request.custom_mode = "OFFBOARD";

    mavros_msgs::CommandBool arm_cmd;
    arm_cmd.request.value = true;
j
    ros::Time last_request = ros::Time::now();

    while(ros::ok()){
        if( current_state.mode != "OFFBOARD" &&
            (ros::Time::now() - last_request > ros::Duration(5.0))){
            if( set_mode_client.call(offb_set_mode) &&
                offb_set_mode.response.mode_sent){
                ROS_INFO("Offboard enabled");
            }
            last_request = ros::Time::now();
        } else {
            if( !current_state.armed &&
                (ros::Time::now() - last_request > ros::Duration(5.0))){
                if( arming_client.call(arm_cmd) &&
                    arm_cmd.response.success){
                    ROS_INFO("Vehicle armed");
                }
                last_request = ros::Time::now();
            }
        }

        theta = wn*count*0.05;

        pose.pose.position.x = r*sin(theta);
        pose.pose.position.y = r*cos(theta);
        pose.pose.position.z = 2;

        count++;

        local_pos_pub.publish(pose);
        ros::spinOnce();
        rate.sleep();
    }

    return 0;
}

• 실행: rosrun drone_control circle

해보기: 원의 너비와 속도를 바꾸어 보자. 힌트 (wn, r)

과제: 키보드로 OFFBOARD 모드 제어하기

• offb_node 코드를 참고하여, 키보드로 x,y,z 위치를 제어하여 보자.
• 참고: http://wiki.ros.org/teleop_twist_keyboard_cpp

참고

• https://github.com/mavlink/mavros/tree/master/mavros
• https://github.com/Jaeyoung-Lim/modudculab_ros/blob/master/src/pub_setpoints_traj.cpp
